空调压缩机零件--气缸去毛刺解决方案

空调压缩机零件--气缸去毛刺解决方案

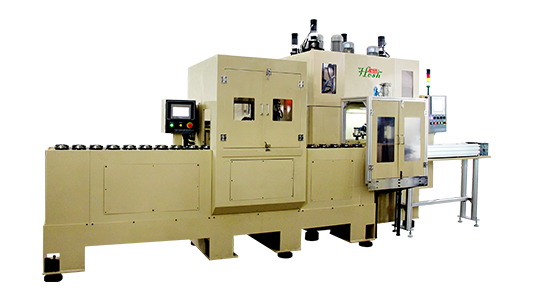

气缸去毛刺机用于空调压缩机的气缸精加工后上下平面、内孔、滑片槽、吸气孔、弹簧孔及槽底孔去毛刺抛光,去除精加工造成的毛刺,提高光洁度。

继续阅读

去毛刺加工工序

操作者将气缸放至上料输送线上;

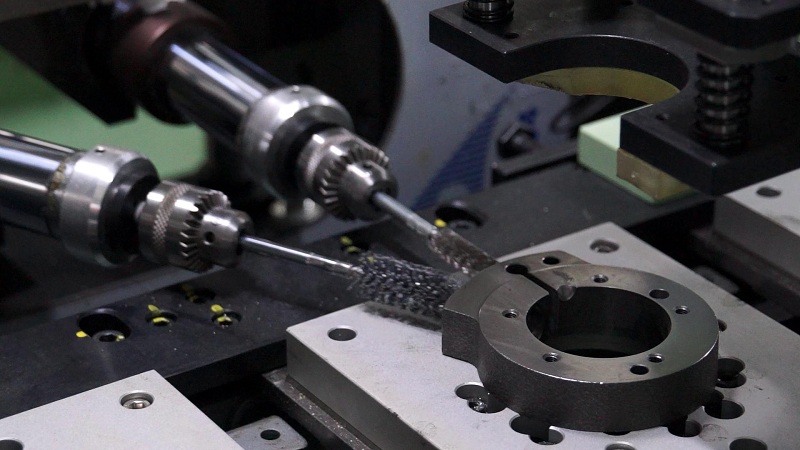

上料输送线将气缸自动运转到去毛刺副机内,对吸气孔、弹簧孔及槽底孔进行去毛刺;

上料输送线将气缸自动运转到上下料机械手处,上下料机械手抓取气缸放进去毛刺主机;

去毛刺主机分8工位分别自动对气缸平面、内孔、滑片槽等部位去毛刺:

  • 1#工位:上下料工位;

  • 2#工位:刷内孔;

  • 3#工位:刷滑片槽1;

  • 4#工位:刷平面1;

  • 5#工位:气缸翻转180°;

  • 6#工位:刷滑片槽2;

  • 7#工位:刷平面2;

  • 8#工位:清洗吹干气缸;

气缸去毛刺加工完成后,上下料机械手将气缸抓取到下料输送线;

操作者从下料输送线取下气缸。

优势

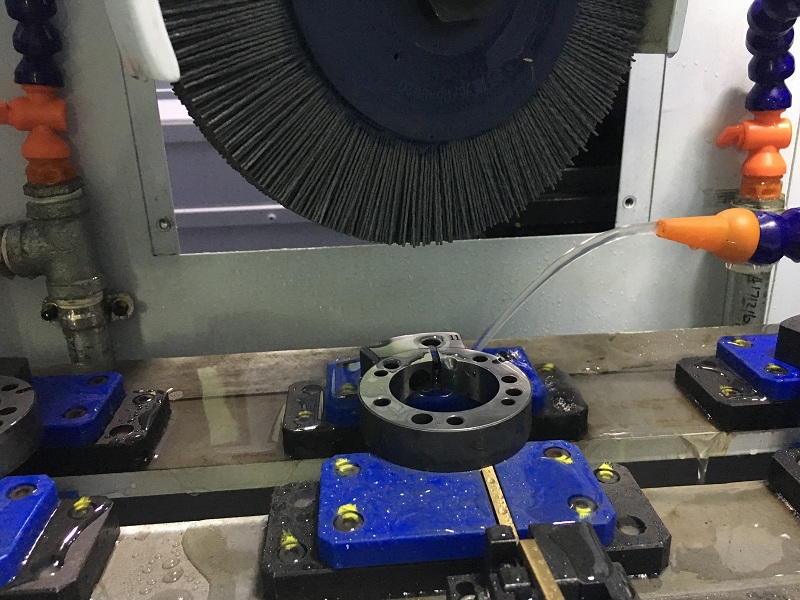

  • 采用湿式去毛刺,通过水溶性切削液对工件进行冷却清洗;

  • 采用夹紧气缸内孔的夹取方式;

  • 具有日产工件计数功能;

  • 具有毛刷磨损自动补偿功能;

  • 具有故障报警提醒功能,帮助操作者排除故障。

技术参数表

项目

规格

电源

AC380V   50Hz

压缩空气

0.4-0.6Mpa

单件节拍

≤15s

抛光毛刷

尼龙刷、钢丝刷

毛刷转速

0-1720rpm

分割器

8工位

外形尺寸

4500*4550*2500mm

重量

7.5t
